10장 클러스터



Lettuce client 설정

에러 응답이 와야 레디스 클러스터 failover가 실행될텐데 AWS 랙 화재로 응답 자체가 안 오는 상황이없음

• (해결) periodic refresh는 주기적으로 강제 새로고침으로 해결 가능

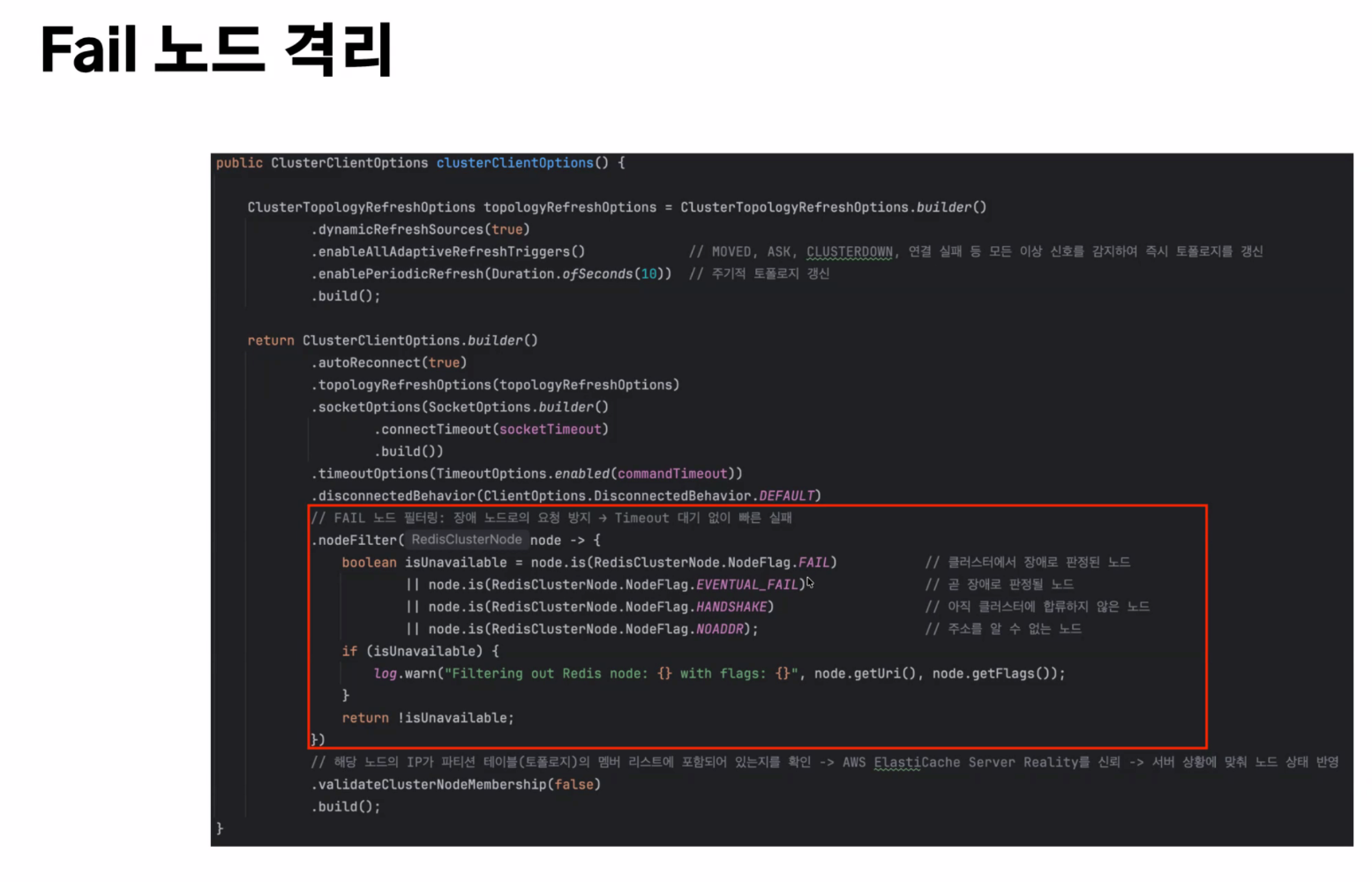

레투스는 flag가 fail 난 노드를 자동으로 필터링 해주지 않음

• (해결)



• 코드에서 수동으로 토폴리지에서 제외해줌



레디스 클러스터와 확장성

확장성(scalability): 증가하는 트래픽에 유연하게 대응할 수 있는 능력

• 스케일 업: 수직 확장.서버 하드웨어를 높은 사양으로 업그레이드 (디스크, cpu, 메모리)
• 스케일 아웃: 수평 확장. 장비 추가



레디스에서의 확장성

• 키 eviction이 자주 발생한다면? 메모리 스케일 업 고려
  • 키 eviction: 레디스가 maxmemory만큼 데이터 차 있는데 또 데이터 저장할 때 발생
• 레디스 처리량 증가시키려면? 스케일 아웃 고려
  • 단일 스레드라 cpu 스케일업 한다해도 여러 cpu 코어 동시 활용 못함
  • 여러 서버로 분할하면 요청 병렬 처리 가능



레디스 클러스터 기능

레디스를 클러스터 모드로 사용하면 수평 확장, 분산 처리, 복제, 자동 페일오버 가능해짐



데이터 샤딩

샤딩: 데이터 저장소를 수평 확장 해 여러 서버에 데이터를 분할하는 DB 아키텍처 패턴

• 클러스터는 여러 쌍의 마스터-슬레이브로 구성되어 있음
• 마스터 최대 1000개까지 확장 가능
• 샤딩 관련 기능은 레디스 내부에서 자체적으로 관리함



샤딩 동작 방식

• 키 기준으로 샤딩 된다.
• 하나의 키는 항상 하나의 마스터 노드에 매핑된다.
• 클라가 매핑된 노드가 아닌 다른 노드로 키 접근하려할 때 키 할당된 마스터 노드로 연결을 리디렉션한다. (노드에서 리디렉션 할 노드 알려주고 클라에서 리디렉션 요청)
• 클라에서{키-할당된 노드} 맵 캐싱하면 시간 단축 가능 (노드 변경되면 refresh 필요)

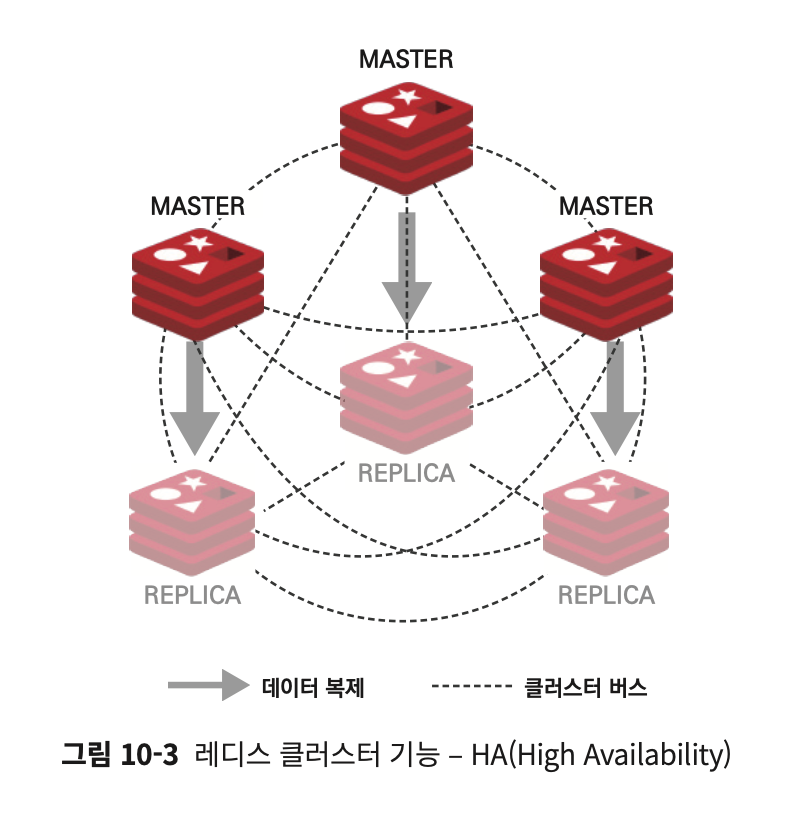

고가용성

• 일반적으로 마스터 3대, 복제본 3대 노드로 구성
• 마스터에 장애 발생하면 인지한 다른 노드들이 복제본으로 자동 페일오버 시킴
• 노드는 클러스터 버스를 통해 서로 모니터링한다.
  • 모든 노드는 다른 노드의 연결을 수신하기 위한 추가 TCP 포트가 열려 있다. => 클러스터 버스 포트
  • 클라로부터 커맨드 받는 TCP포트와 독립되게 동작한다.
  • 클러스터 버스 포트는 cluster_bus_port 값 정의하지 않으면 일반 포트에 10000을 더한 값이다. (레디스 포트 6379면 16379)
• 클러스터는 모든 노드가 TCP 연결 사용해 다른 모든 노드와 연결되어 있는 풀 메쉬(full-mesh) 토폴로지 형태이다.
  • 모든 노드는 N-1개 노드와 송수신 TCP 연결하고 있고, 계속 유지된다.
  • 다른 노드로 PING 보냈을 때 PONG이 늦으면 연결을 새로 시도한다.
  • 풀 메쉬로 인해 너무 많은 메시지를 교환해서 오버헤드가 발생하지 않을까하는 걱정은 안 해도 된다.
    • 가십 프로토콜과 구성 업데이트 메커니즘으로 클러스터가 정상이면 너무 많은 메시지 교환하지 않는다



❓ 가십 프로토콜 (Gossip Protocol)

전체 노드에 소문을 퍼뜨리는 방식입니다. 동네 반상회에서 모두가 모여 떠드는 게 아니라, 길 가다 만난 이웃 몇 명에게만 소식을 전하는 방식이라고 보시면 됩니다.

• 선택적 통신: 각 노드는 매초마다 무작위로 선택된 몇 개의 노드에게만 PING 패킷을 보냅니다.
• 정보의 전염: PING을 보낼 때 자기 정보만 보내는 게 아니라, 자기가 알고 있는 다른 노드들의 상태 정보(일부)를 얹어서 보냅니다.
• 지수적 확산: A가 B에게 소식을 전하고, B가 C에게 전하는 식으로 정보가 퍼지기 때문에, 노드 수가 많아져도 전체 네트워크에 정보가 도달하는 시간은 매우 짧으면서 메시지 양은 일정하게 유지됩니다.

❓ 구성 업데이트 메커니증

정보가 충돌하거나 마스터가 바뀌었을 때, "누구 말이 맞는지" 결정하는 규칙입니다. 무분별한 업데이트를 막아 오버헤드를 줄입니다.

🛡️ 에포크 (Epoch) 시스템

레디스 클러스터는 configEpoch라는 일종의 '버전 번호'를 사용합니다.

• 논리적 타임스탬프: 페일오버가 발생할 때마다 이 숫자가 하나씩 올라갑니다.
• 충돌 해결: 만약 두 노드가 서로 "내가 이 슬롯(데이터 범위) 주인이야!"라고 우기면, 에포크 숫자가 더 높은(최신 버전인) 노드의 정보를 진실로 받아들이고 나머지는 즉시 업데이트를 중단합니다.

🔄 업데이트 전파 방식

• 수동적 수신: 노드들은 평소에 가만히 있다가, 자신보다 더 높은 에포크 정보를 가진 PONG 패킷을 받으면 그때서야 자신의 로컬 구성도를 갱신합니다.
• 즉각적인 거부: 잘못된 정보를 가진 노드가 접근하면, "너 정보 구식이야, 이게 최신이야"라며 즉시 최신 정보를 꽂아줍니다.



레디스 클러스터 동작 방법

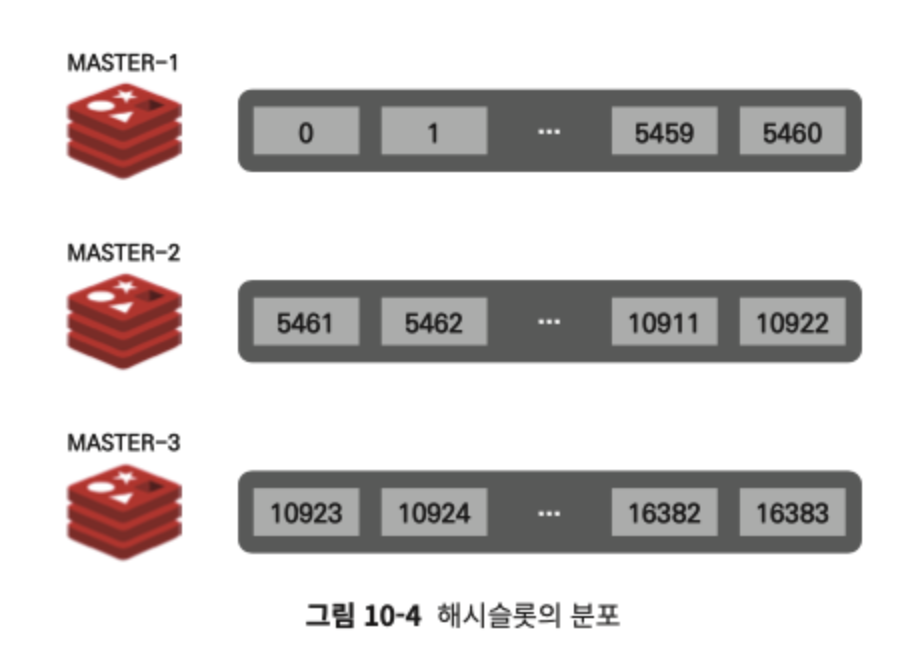

해시슬롯을 이용한 데이터 샤딩

• 클러스터 구조에서 모든 데이터는 해시슬롯에 저장됨 (한 노드 당 최대 16384개)
• 마스터에만 해시슬롯이 할당된다.

  •

• 모든 키는 해시함수를 통해 하나의 해시슬롯에 매핑됨

  • HASH_SLOT = CRC16(key) mod 16384

CRC16으로 암호화한 값을 16384로 나눔

• 해시슬롯은 노드내에서 자유롭게 옮겨질 수 있어서(데이터 변경되는 중에도) 마스터 노드 추가/삭제가 간단



해시태그

• 클러스터에서 MGET같은 다중 키 커맨드는 쓸 수 없다.
  • 해당 키가 있는 노드로 리디렉션 하기 때문에 한 번에 두 개 이상 키 접근해야하는 커맨드는 처리할 수 없음
  • 해시태그 이용하면 문제 해결 가능
• 해시태그: 키에서 대괄호로 묶은 값만 해시함수 태워 해시슬롯에 저장

  • user:{123}:profile
    user:{123}:account


123만 해시함수 태움 →  같은 마스터에 있음을 보장
    - ```java
MGET {user}1:name {user}2:name

해시 태그 이용하면 MGET 가능 (키 몰리는 건 고려해야함)
- (키) {user1}.follwers → (해시되는 값) user1
- (키) user{}id → (해시되는 값) 키 전체
- (키) user{{name}}id → (해시되는 값) {name
- (키) user{name}{id} → (해시되는 값) name

자동 재구성

• 센티널에서도 복제, 자동 페일오버 해줌
  • 센티널은 별도 프로그램으로 감시하지만 클러스터는 노드끼리 서로 감시(by 클러스터 버스)한다는 차이점
• 클러스터에서의 재구성 종류
  • 1. 자동 페일 오버 (복제본을 마스터로 승격)
  • 2. 복제본 마이그레이션 (잉여 복제본을 신규 마스터에 연결)



1) 자동 페일오버

1. 마스터 장애 남
2. 복제본이 다른 마스터들한테 페일오버 시도해도 될지 투표 요청
3. 과반수 이상 동의하면 복제본은 마스터로 승격됨

---------------------------------------------------------------------------

이 상황에서 신규 마스터가 또 장애나면?

• 마스터 하나라도 정상 아니면 전체 클러스터 사용 못 하게 된다.
  • cluster-require-full-coverage yes 에 의해
  • 데이터 정합성을 위해 해시슬롯 정상 아니면(마스터 노드) 사용 못 하게 됨
• 이렇게 안 되려면 아무 마스터에 복제본 추가해둔다. (자동 복제본 마이그레이션이 균형 맞춰줌)

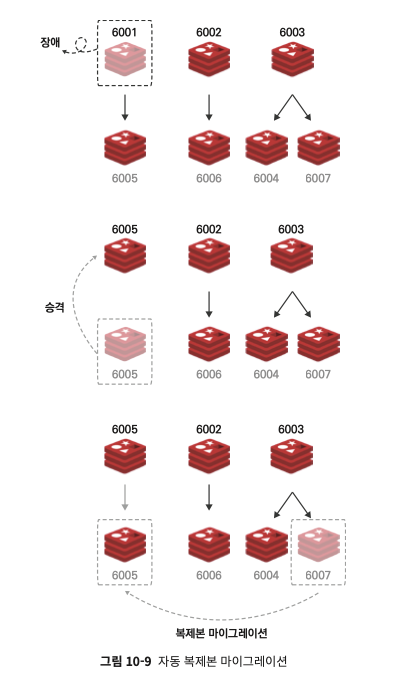

2) 자동 복제본 마이그레이션

• 마스터(6001) 장애나서 복제본(6005)가 승격됨
• 신규 마스터(6005)는 복제본이 없음
• 레디스 클러스터가 불균형을 파악해 복제본 2개 있는 그룹에서 하나 빼와서 복제본 채워줌 => 복제본 마이그레이션
  • 마스터가 최소 1개의 복제본을 가지는 것을 보장한다.

    • cluster-allow-replica-migration yes
      cluster-migration-barrier 1 -> 최소 복제본 수

  • 복제본 선출 기준: 가장 많은 복제본 가진 그룹, FAIL 아님, 노드 ID 가장 작은 복제본



레디스 클러스터 실행

클러스터 모드 사용하려면: 최소 3개 마스터 노드 있어야함 (복제본 각 1대까지 합치면 총 6대)



클러스터 초기화

_redis.conf_에 클러스터 설정

cluster-enabled yes



클러스터 생성 커맨드

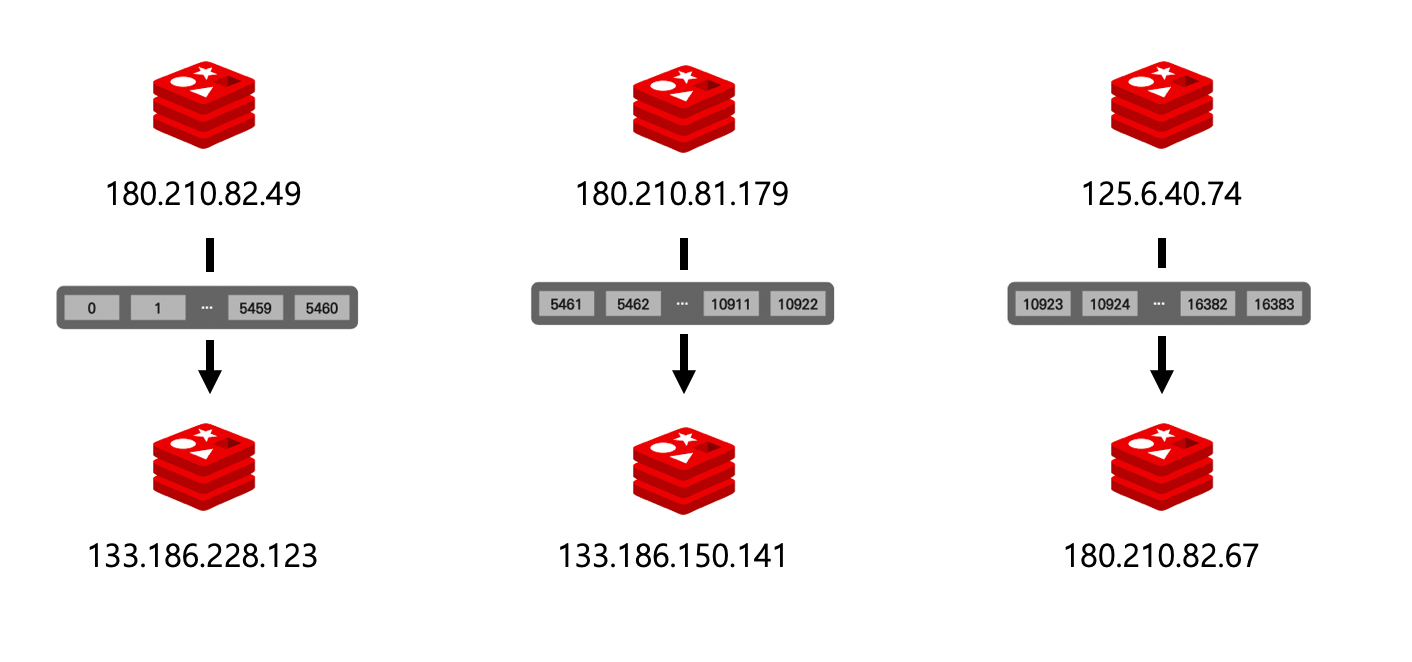

src/redis-cli --cluster create 180.210.82.49:6379 180.210.81.179:6379 125.6.40.74:6379 {복제본 3개 ip:port 추가} --cluster-replicas 1

• --cluster-replicas 1 복제본 1개임을 명시
  • 임의 순서대로 3개는 마스터, 3개는 복제본 된다.
• 커맨드 진행하면서 yes 눌러야함

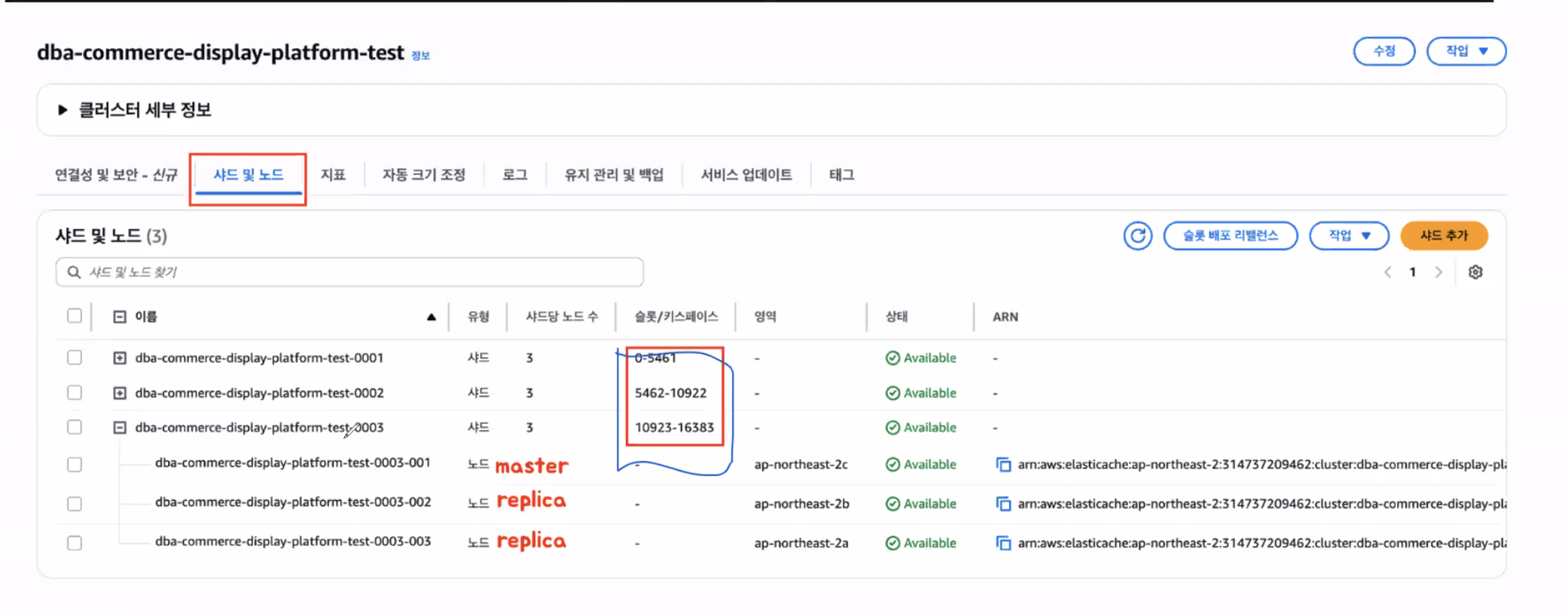

• 해시슬롯은 마스터에만 할당되고 복제본은 할당 안 됨
  • 복제본은 마스터와 동일한 데이터 저장하기 때문



❓ 왜 해시슬롯은 최대 16384개?
PING/PONG 패킷 주고받을 때 마스터가 갖고있는 슬롯 비트맵 주고 받음
2KB면 네트워크 패킷 주고 받을 때 가벼운 정도임
2KB = 2048Byte = 16384 Bit 라 16384개



클러스터 상태 확인

redis-cli cluster nodes

08d4439b3a01ea49c460bcca6e84269ea67f8721 192.168.0.82:6379@16379 myself,master - 0 1705915601000 1 connected 0-5460

• <id> <ip:port@cport> <flags> <master> <PING-sent> <PONG-recv> <config-epoch> <link-state> <slot> <slot> ... <slot>

노드 변경할 때 자주 씀!

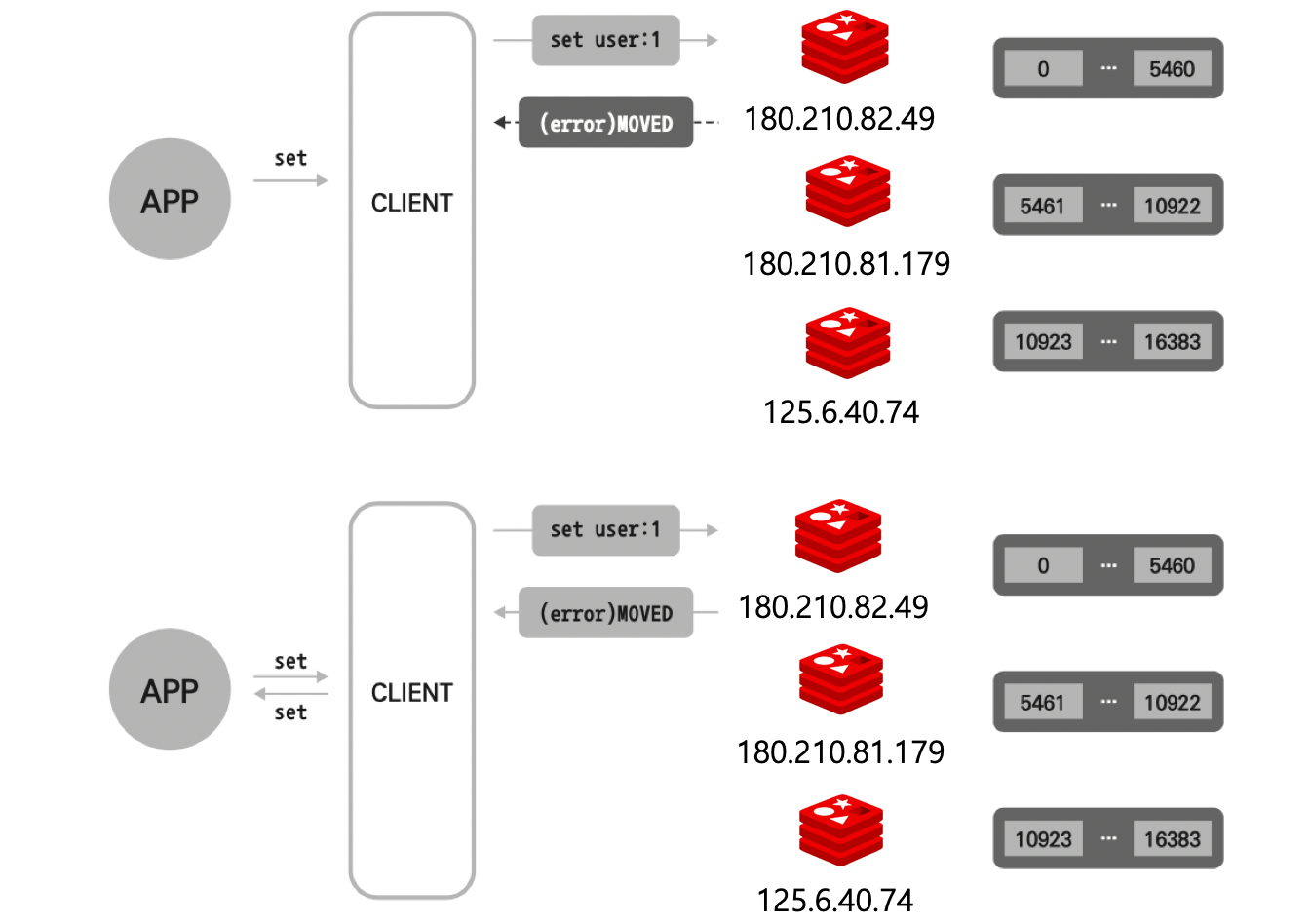

redis-cli로 클러스터 접근하기와 리디렉션

클러스터 접근하려면 클러스터 모드 지원하는 클라이언트 필요(e.g. redis-cli)



서버 1에서 user:1 set 시도함

> set user:1 true
(error) MOVED 10778 192.168.0.22:6379

해당 키에 대한 해시슬롯은 10778임. 10778은 22서버에 있다고 에러남.

→ 일반적인 클라이언트를 이용하면 해시슬롯이 맞는 노드에서만 커맨드 수행시킬 수 있다.

해결 방법

• Jedis, Redisson 같은 클라이언트 사용
• redis-cli -c 옵션 사용 (자동으로 redirection 해줌)
  • ```

127.0.0.1:6379> set user:1 true
-> Redirected to slot [10778] located at 192.168.0.22:6379
OK
192.168.0.22:6379>

이후 22서버로 클라 대상 주소도 옮겨짐
- 대부분 클라는 리디렉션 정보 캐싱해 맵 생성해둬서 성능 향상 시킴
    - 마스터 노드 추가/삭제되거나 페이오버 발생했을 때 리프레시함

<br>

## 페일오버 테스트

### 커맨드로 페일오버 (수동 페일오버)

- 마스터에 1개 이상 복제본 있어야함
- 페일오버 발생시킬 복제본에서 커맨드 실행

```java
> cluster failover



페일오버 진행하는 동안 기존 마스터에 연결된 클라는 잠시 블락됨. (복제 딜레이)

• 복제본이 마스터 오프셋 따라잡기 위함
• 따라잡기 완료 후 페일오버 시작



마스터 동작 중지 시키기 (자동 페일오버)

redis-cli -h 192.168.0.22 -p 6379 shutdown

• _redis.conf_의 cluster-node-timeout 시간(디폴트 15000, 15초) 동안 마스터로부터 응답 없으면 페일오버 트리거





레디스 클러스터 운영하기

클러스터 리샤딩 (해시슬롯 이동)

리샤딩: 마스터 노드의 해시슬롯 일부를 다른 마스터로 이동시키는 것

• 리샤딩은 중단 없이 진행된다.



redis-cli --cluster reshard 192.168.0.22 6379

이후 인터렉션하면서 이동시킬 슬롯 개수, 받을 노드 ID 입력



커맨드 한 번으로 바로 리샤딩하고 싶다면?

redis-cli --cluster reshared <host>:<port> --cluster-from <node-id> --cluster-to <node-id> --cluster-slots <number of slots> --cluster-yes

• --cluster-yes 모든 프롬프트에 자동으로 yes입력



클러스터 확장 - 신규 노드 추가

• 추가할 노드는 데이터가 저장되지 않은 상태여야 함 (아니면 not empty 에러)



마스터 추가하기

redis-cli --cluster add-node <추가할 노드 ID:PORT> <기존 노드 IP:PORT>

• --cluster add-node :마스터 노드 추가
• <기존 노드 IP:PORT> :클러스터에 속한 노드 중 하나

처음 추가되면 할당된 해시슬롯이 없어서 리샤당으로 받아야함



복제본 추가하기

redis-cli --cluster add-node <추가할 노드 IP:PORT> <기존 노드 IP:PORT> --cluster-slave [--cluster-master-id <기존 마스터 ID>]

• --cluster-slave : 복제본 노드로 추가
• --cluster-master-id : 복제본이 될 특정 마스터 지정
  • 없으면 클러스터가 복제본 균형 보고 가장 복제본 적은 마스터에 연결해줌



노드 제거하기

redis-cli --cluster del-node <기존 노드 IP:PORT> <삭제할 노드 ID>

• --cluster del-node : 노드 제거
• 제거할 노드도 데이터가 없는 상태여야 한다. (해시슬롯을 다른 노드로 다 옮겨야함)
• 수동 페일오버로 복제본으로 만든 뒤 제거할 수 있다.



로그

>>> Sending CLUSTER FORGET messages to the cluster...
>>> Sending CLUSTER RESET SOFT to the deleted node.



CLUSTER FORGET

• 다른 노드들한테 해당 노드 지우라고 커맨드 보냄
• 커맨드 받은 노드는 테이블에서 정보 지운뒤 60초 동안은 삭제된 노드 ID 가진 노드와 신규로 연결되지 않게 설정한다.
  • 가십 프로토콜로 클러스터의 신규 노드를 자동으로 감지해 새 노드를 추가하기 때문에 삭제된 노드가 재연결되지 않게 설정하는 거임



CLUSTER RESET

CLUSTER RESET [SOFT/HARD] (안 쓰면 SOFT)

• 제거될 노드에서 수행된다.



작업 단계

1) 복제본은 마스터로 전환되고, 모든 데이터는 삭제된다.

• 마스터 전환 이유: 마스터가 돼야 데이터 삭제할 수 있고, 모든 정보를 지우기 때문에 마스터에 대한 정보도 지우기 때문
• 마스터이고 저장된 키가 있으면 reset이 중단됨 (HARD RESET이면 강제로 삭제됨)

2) 모든 해시슬롯이 해제되고, 페일오버 진행중이었다면 진행상태도 초기화된다.

3) 다른 노드 데이터가 초기화된다. 기존 클러스터 버스 통해 연결됐던 노드 인식 불가

------------------여기까지 SOFT RESET------------------

4) currentEpoch, configEpoch, lastVoteEpoch 값이 0으로 초기화된다.

5) 노드 ID가 새로운 임의 ID로 변경된다.

------------------여기까지 HARD RESET------------------



레디스 클러스터로 데이터 마이그레이션하기

기존에 싱글이나 센티널로 사용하던 레디스를 클러스터로 마이그레이션하기

• 다중 키 커맨드 쓰는 경우엔 해시태그로 로직 변경 필요



redis-cli --cluster import 192.168.0.11:6379 --cluster-from 192.168.0.88:6379 --cluster-copy

• import : 타깃 노드
• --cluster-from: 소스 노드

마이그레이션할 땐 소스 노드에 클라 중단시키는게 좋다. 마이그 중 변경되는 데이터는 클러스터에 반영되지 않기 때문



복제본으로 읽기 성능 향상

• 클라는 기본적으로 키 요청하면 마스터에 리디렉션 한다.
• 읽기 요청을 복제본에서 수행하게 하고 싶으면
  • 복제본으로 맺어지는 커넥션을 > READONLY 모드로 변경한다



Lettus

LettuceClientConfiguration clientConfig = LettuceClientConfiguration.builder()
            .readFrom(ReadFrom.REPLICA) // <--- 핵심 설정!
            .clientOptions(clusterClientOptions)
            .build();

// ReadFrom.REPLICA: 무조건 복제본에서만 읽음.
// ReadFrom.REPLICA_PREFERRED: 복제본에서 먼저 읽되, 없으면 마스터에서 읽음.





레디스 클러스터 동작 방법

내부적으로 어떻게 동작하는지 자세히 알아보자



하트비트 패킷

• 노드들끼리 지속적으로 PING, PONG 주고 받음
• 이 두 패킷을 묶어 하트비트 패킷이라고 한다.
  • 일반적으로 주고받는 패킷 + 가십 섹션(랜덤한 몇 개의 다른 노드 정보)
• 패킷 헤더 정보
  • 노드 ID
  • 현재 에포크/구성 에포크: 분산 환경에서 일관성을 유지하기 위한 정보
    • 처음 클러스터 생성하면 다 1이고, 노드들끼리 통신할 때 받은 에포크 값이 크면 업데이트
  • 노드 플래그: 노드가 마스터인지, 복제본인지 등의 노드 정보
  • 비트맵: 마스터가 제공하는 해시슬롯의 비트맵 정보
  • TCP 포트: 발신 노드의 TCP 포트
  • 클러스터 포트: 발신 노드의 노드 간 커뮤니케티션을 위한 포트
  • 클러스터 상태: 발신 노드 관점에서 봤을 때의 클러스터 상태
  • 마스터 노드 ID: 복제본 노드인 경우 마스터의 노드 ID
  • 하트비트 패킷인 경우 가십 섹션을 추가로 포함: 패킷을 발신하는 노드가 알고 있는 클러스터 내 다른 노드 정보



해시슬롯 구성이 전파되는 법 2가지

• 커맨드에서 사용한 키의 해시슬롯의 위치를 알려주는 것이 중요한 기능
• 해시슬롯 구성은 두 가지 방법으로 전파됨
  • 1. 하트비트 패킷: 마스터가 PING, PONG 보낼 때 자신의 해시슬롯을 패킷에 추가
  • 2. 업데이트 메시지: 보낸 쪽의 에포크가 작으면 패킷 받은 노드가 신규 에포크 정보 보내서 업데이트 하게 한다.
• 클러스터 처음 생성했을 땐 해시슬롯은 NULL로 초기화됨
  • 위의 두 방법으로 받은 해시슬롯으로 업데이트한다.
• 해시슬롯 변경은 페일오버, 리샤딩 중에만 발생한다
  • 둘 다 에포크 증가됨. 작업 후 변경사항을 클러스터 전체에 전파시킨다.



노드 핸드셰이크

• 한 노드가 클러스터에 합류하기 위해 CLUSTER MEET 커맨드를 다른 노드에 보낸다.
• 커맨드 수신한 노드는 알고 있는 다른 노드들에게 전파
• 전파돼서 받은 노드가 신규 노드와 모르는 상태면 CLUSTER MEET 커맨드 보내서 신규 연결 맺는다. (이미 알고 있으면 무시)
• CLUSTER MEET 는 방향성이 없어서 A → B로 보내 연결됐으면 B → A로는 안해도 된다.
• 이렇게 노드끼리 완전히 연결되는 풀 메쉬(full-mesh)연결을 구성함



클러스터 라이브 재구성

운영중에 마스터 추가/삭제 가능

• (추가) 빈 노드 클러스터에 추가 후 일부 해시슬롯을 옮겨받는다.
• (삭제) 갖고 있던 해시슬롯 다른 노드로 보낸다.



해시슬롯 보내는 법

A → B 노드로 해시슬롯 8보내기

• A에서 실행: CLUSTER SETSLOT 8 MIGRATING B
• B에서 실행: CLUSTER SETSLOT 8 IMPORTING A

만약 커맨드 실행중에 노드 A에서 8에 대한 커맨드 받았을 때

• 읽기 쿼리면 A에서 수행
• 새로운 키 생성하는 쿼리면 B로 리디렉션



해시슬롯 8에 속한 키들도 마이그해야함

• CLUSTER GETKEYINSLOT slot count


slot이 가진 모든 키 반환
- 반환된 모든 키에 대해 A에서 아래 커맨드 전송
- ```java
MIGRATE target-host target-port key target-database id timeout

- 키 전송 후 OK 받으면 기존 노드에서 삭제한다.
- 키 마이그 하는 동안 락 걸려서 경쟁 상황은 발생하지 않는다.

• 마이그 완료되면 두 노드에게 모두 아래 커맨드 전송

• SETSLOT slot NODE node-id

다른 모든 노드로도 전파됨



리디렉션

클러스터가 반환하는 리디렉션은 1) MOVED, 2) ASK 두 개임

MOVE 리디렉션

• “요청하는 해시슬롯이 저 노드에 있으니 저 쪽에 보내”
• 키 해시슬롯에 맞는 마스터 노드를 해시슬롯 맵에서 찾아서 MOVED에러로 응답한다.
• 클라 쪽 해시슬롯 맵에 추가



ASK 리디렉션

• “지금 요청한 쿼리는 저 노드에서 수행해. 다음에 같은 쿼리는 다시 나한테 보내고”
• 해시슬롯이 이동되는 과정에서만 발생
• 클라 쪽 해시슬롯 맵 업데이트 안 함



장애감지와 페일오버

장애감지 플래그는 1) PFAIL, 2) FAIL 2개임

PFAIL (Possible failure)

• 특정 노드에 NODE_TIMEOUT 시간 이상 도달할 수 없으면 해당 노드에 대해 PFAIL 표시
  • PING 패킷 보냈는데 NODE_TIMEOUT 시간보다 더 오래 PONG 받지 못한 경우
  • 노드 간 왕복시간(RTT, Round Trip TIme)보다 NODE_TIMEOUT 가 항상 커야한다. (받고 보내는 시간 걸리니까)
• 마스터, 복제본 관계없이 모든 노드에 PFAIL 플래깅 가능



FAIL

• 페일오버 트리거 위해선 FAIL 상태 여야 함
• A가 B를 PFAIL로 플래깅하고 나서 다른 노드가 보낸 B 상태 확인했는데 그 쪽도 PFAIL, FAIL라고 하면 A가 B를 FAIL로 플래깅한다.



복제본 선출

아래 조건에서 복제본은 페일오버 직접 시도한다.

• 마스터가 FAIL임
• 마스터가 1개 이상 해시슬롯 갖고 있음
• 마스터와 복제 끊어진지 오래다. (파라미터로 조절)

위 조건 모두 만족시 복제본이 에포크 1증가하고 다른 마스터들한테 FAILOVER_AUTH_REQUEST 패킷 보내서 투표 요청함

• 다른 마스터가 FAILOVER_AUTH_ACK 패킷 보내서 투표 동의함
• 이 때 마스터가 동시에 다른 복제본 승격 방지 위해 NODE_TIMEOUT *2시간 동안 같은 마스터로 승격하려는 다른 복제본에게 투표 못 함
• 복제본 쪽에서 현재 에포크 보다 작은 에포크로 온 AUTH_ACK는 무시함

과반수 마스터 동의되면 복제본이 페일오버 시작

• 만약 NODE_TIMEOUT *2시간 동안 과반수 마스터로부터 ACK없으면 페일오버 중단됨
• NODE_TIMEOUT *4시간 후에 다시 새 투표 시도함

복제본이 아래 딜레이 시간 기다리고 투표 요청 보냄

• DELAY = 500ms + 랜던 지연 시간 (0~500ms) + SLAVE_RANK*1000ms

SLAVE_RANK 복제본 우선순위 (마스터 FAIL되면 복제본끼리 통신해서 우선순위 정함. 최근 오프셋 가지면 0순위)

• 같은 마스터의 복제본이 동시에 요청하게 하지 않기 위함
